企业安全建设之使用开源软件建设大规模WAF集群
2018-01-17 18:22:163495人阅读
前言
大多数互联网公司的业务的开展都离不开web服务，web防护也成为众多甲方安全团队需要面对的问题，本文结合实战经验讲述如何使用开源软件搭建大规模WAF集群。为了更有通用性，部分自研模块使用了开源组件代替。自建大型WAF集群开发维护需要相当人力，大家需谨慎，我们经历了2年多才算稳定下来，BAT3和传统4强都有解决方案，大家真可以考虑商业成熟方案。
WAF集群架构
主要组成为：四层负载均衡、WAF服务、WAF日志处理、WAF配置管理，均支持集群部署，快速横向扩展。
四层负载均衡
从基础网络安全的角度讲，应该严格限制直接使用公网IP对外提供服务的形式，这样攻击面会非常大且不可控。应该所有经过测试的服务才使用负载均衡的方式对外发布WEB服务，其他服务都不直接对外发布，这样可以严格控制黑客的攻击面。四层负载的主要作用是：
四层负载均衡，讲用户请求转发给后端WAF服务
将后端的WAF服务以公网IP的形式发布出去
最好具备一定的抗四层攻击的能力
常见的开源解决方案当属LVS。LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统，支持VS-NAT、VS-TUN、VS-DR三种模式：
VS-NAT：就是把客户端发来的数据包的IP头的目的地址，在负载均衡器上换成其中一台RS的IP地址，并发至此RS来处理,RS处理完成后把数据交给经过负载均衡器,负载均衡器再把数据包的原IP地址改为自己的IP，将目的地址改为客户端IP地址即可｡期间,无论是进来的流量,还是出去的流量,都必须经过负载均衡器｡
VS-TUN：把客户端发来的数据包，封装一个新的IP头标记(仅目的IP)发给RS,RS收到后,先把数据包的头解开,还原数据包,处理后,直接返回给客户端,不需要再经过负载均衡器｡注意,由于RS需要对负载均衡器发过来的数据包进行还原,所以说必须支持IPTUNNEL协议｡所以,在RS的内核中,必须编译支持IPTUNNEL这个选项。
VS-DR：负载均衡器和RS都使用同一个IP对外服务，由于负载均衡器要对二层包头进行改换,所以负载均衡器和RS之间必须在一个广播域,也可以简单的理解为在同一台交换机上｡
由于我们希望仅LVS暴露在公网，后端WAF和WEB服务的部署不要有太多物理机柜网段限制，推荐使用VS-NAT模式，虽然全部请求和应答都会过LVS，LVS可能会成为整个系统的瓶颈，但是实际经验是LVS性能足够好，单机性能瓶颈往往是网卡，万兆网卡打满的情况下CPU还有余力。
以上图为例，在LVS上配置如下：
/sbin/ipvsadm -C
/sbin/ipvsadm -a -t 201.114.5.36:80 -r 192.168.1.100:80 -m -w 1
/sbin/ipvsadm -a -t 201.114.5.36:80 -r 192.168.1.101:80 -m -w 1
/sbin/ipvsadm
注：两台LVS之间可以起vrrp虚拟出VIP起到高可用的效果，更多生产环境的优化请自行补充。
WAF服务
常见的开源WAF有mod_security和nginx+lua，由于nginx卓越的性能以及lua的编程级灵活性，nginx+lua成为了更多人的选择，一个代码示例如下：
location / { default_type 'text/plain'; access_by_lua ' local waf = require "waf" waf.execute() '; }
其中所有真实的WAF工作被用lua写的waf模块做了。这部分在loveshell写的非常清楚了(https://github.com/loveshell/ngx_lua_waf) ，春哥的也不错（https://github.com/openresty）
我稍微简化了下安装过程：
安装luajit
wget http://luajit.org/download/LuaJIT-2.0.0.tar.gz
tar zxvf LuaJIT-2.0.0.tar.gz
cd LuaJIT-2.0.0
make
make install PREFIX=/usr/local/lj2
ln -s /usr/local/lj2/lib/libluajit-5.1.so.2 /lib64/
安装devel_kit
wget https://github.com/simpl/ngx_devel_kit/archive/v0.2.17rc2.zip
unzip v0.2.17rc2
安装lua-nginx-module
wget https://github.com/chaoslawful/lua-nginx-module/archive/v0.7.4.zip
unzip v0.7.4
安装pcre
wget http://blog.s135.com/soft/linux/nginx_php/pcre/pcre-8.10.tar.gz
tar zxvf pcre-8.10.tar.gz
cd pcre-8.10/
./configure
make && make install
编译nginx
wget 'http://nginx.org/download/nginx-1.2.4.tar.gz'
tar -xzvf nginx-1.2.4.tar.gz
cd nginx-1.2.4/
export LUAJIT_LIB=/usr/local/lj2/lib/
export LUAJIT_INC=/usr/local/lj2/include/luajit-2.0/
./configure --user=daemon --group=daemon --prefix=/usr/local/nginx/ --with-http_stub_status_module --with-http_sub_module --with-http_gzip_static_module --without-mail_pop3_module --without-mail_imap_module --without-mail_smtp_module --add-module=../ngx_devel_kit-0.2.17rc2/ --add-module=../lua-nginx-module-0.7.4/
make -j8
make install
修改nginx配置文件nginx.conf(以下只是原理演示)
http {
include mime.types;
default_type application/octet-stream;
#增加以下五行
lua_need_request_body on;
lua_package_path "/usr/local/nginx/conf/waf/?.lua";
lua_shared_dict limit 10m;
init_by_lua_file /usr/local/nginx/conf/waf/init.lua;
access_by_lua_file /usr/local/nginx/conf/waf/waf.lua;
helloworld规则
[root@instance-vijcg7zo waf]# cat waf.lua
if ngx.var.query_string and ngx.re.match( ngx.var.query_string, "passwd" ) then
-- ngx.say("You are blocked by douge!");
return ngx.exit(ngx.HTTP_FORBIDDEN);
end
[root@instance-vijcg7zo waf]#

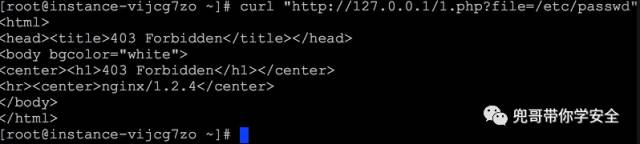

访问被拦截
配置管理
配置管理其实是整个系统最容易被忽略，但是事实上非常重要的一个环节。
配置同步模型
配置同步最常见的方式有两种：推、拉。推模式实现最方便，但是在大型分布式系统里面无法保证时效性；拉模式性能差。能否兼顾这两种方式呢？
ZK
ZooKeeper是一个分布式的，开放源码的分布式应用程序协调服务，是Hadoop和Hbase的重要组件。它是一个为分布式应用提供一致性服务的软件，提供的功能包括：配置维护、域名服务、分布式同步、组服务等。ZooKeeper在分布式系统的配置管理方面应用非常广泛。ZooKeeper支持发布订阅模式，该模式可以看成一对多的关系：多个订阅者对象同时监听一个主题对象，这个主题对象在自身状态发生变化时，会通知所有的订阅者对象，使他们能够自动的更新自己的状态。发布订阅模式，可以让发布方和订阅方，独立封装，独立改变，当一个对象的改变，需要同时改变其他的对象，而且它不知道有多少个对象需要改变时，可以使用发布订阅模式。
在最简化设计时，我们可以让每台WAF的配置完全一样，这样的好处是可以随时添加服务器，任何一个服务器宕机都不会影响WAF服务，而且整个系统的架构会非常简洁。每台WAF只要使用python脚本订阅ZK中的配置，一旦发生变更，获取最新配置，更新相关配置文件，给nginx发送信号热加载新配置文件即可（nginx -s reload）。
ZK的安装使用非常简单
下载，解压就ok了。
编辑配置文件conf/zoo.cfg
tickTime=2000 dataDir=/var/lib/zookeeper clientPort=2181
启动服务
bin/zkServer.sh start
建议至少使用三个zk实例，而且分布在不同服务器上，可以和WAF混合部署，因为对性能消耗很小。
tickTime=2000 dataDir=/var/lib/zookeeper clientPort=2181 initLimit=5 syncLimit=2 server.1=zoo1:2888:3888 server.2=zoo2:2888:3888 server.3=zoo3:2888:3888
核心python伪码为：
#创建zookeeper节点 >>> zookeeper.create(zk,"/zk_waf_rule")
#获取节点信息 >>> zookeeper.get(zk,"/zk_waf_rule")
#定义一个监听器,订阅配置 >>> def myWatch(zk,type,state,path): ... print "zk:",str(type),str(state),str(path) ... zookeeper.get(zk,path,myWatch) ... >>> data=zookeeper.get(zk,"/zk_waf_rule",myWatch)
日志处理
日志处理也基于流行的storm做实时流式处理，基于spark做离线分析，基于hdfs做离线存储，如果有实时检索原始日志的需求，可以引入es。细节可以参考我之前的文章<企业安全建设之搭建开源SIEM平台（上）>,这部分最基础的功能是：
统计实时拦截报表
统计实时访问PV/UV
离线分析小时/天/周/月的PV/UV
离线分析小时/天/周/月的拦截报表
离线保存原始日志
加分功能是：
跑HMM分析漏报
跑语义分析漏报
总结
生产环境中，远比这个复杂，自研需要谨慎，BAT3以及传统4强的WAF团队人数据说都不是个位数：
nginx层面需要大量优化提高性能
WAF规则需要跟进最新的漏洞，运维量大
开源大数据框架storm、hdfs、spark稳定的运行绝非易事，需要专人维护
nginx+lua架构出于性能考虑单向匹配规则，误报漏报很难取舍。更多优化点请参考我上篇文章<WAF产品经理眼中比较理想的WAF>
